注

本文章为对 Litchi Pi的《Writing a container in Rust》的翻译转载，不享受任何著作权利，不用于任何商业目的，不以任何许可证进行授权，不对任何转载行为尤其是商业转载行为负责。一切权利均由原作者 Litchi Pi 保有。个人翻译能力有限，如有疑问可查看原文。

子进程的诞生

在这篇文章中，我们将把我们容器的父进程克隆成一个子进程。
在这之前，我们将通过准备一些进程间通信IPC（inter-process communication）通道来做好基础准备，这样就可以与后续创建的子进程进行交互了。

通过sockets进行进程间通信(IPC)

IPC 介绍

Unix domain sockets 或者叫同主机socket通信是进程间通信（简称IPC）的解决方案，它们与用于与远程主机进行网络操作的”网络socket通信”类型的套接字有所不同。

关于套接字和IPC的的内容你可以在这篇文章中查阅。在实际操作中，它就是一个文件（Unix哲学：一切皆文件）。我们将在这个文件中进行读取或写入，以便将信息从一个进程传输到另一个进程。

对于我们的工具而言。我们并不需要任何复杂的IPC，只希望它能够简单的将布尔值从我们的子进程传入传出即可。

创建socketpair

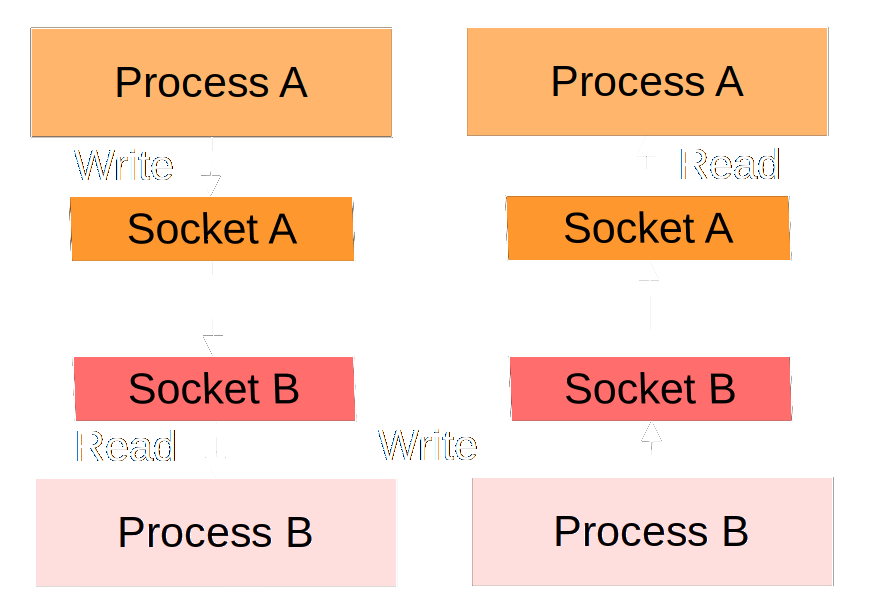

创建一对sockets，一端交给子进程而另一端留给父进程。

这样我们就能够将原始二进制数据从一个进程传输到另一个进程，就像我们将二进制数据写入存储在文件系统中的文件一样。

让我们创建一个包含了所有进程间通信相关内容的新文件src/cli.rs：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
use crate::errors::Errcode;

use std::os::unix::io::RawFd;
use nix::sys::socket::{socketpair, AddressFamily, SockType, SockFlag, send, MsgFlags, recv};

pub fn generate_socketpair() -> Result<(RawFd, RawFd), Errcode> {
    match socketpair(
        AddressFamily::Unix,
        SockType::SeqPacket,
        None,
        SockFlag::SOCK_CLOEXEC)
        {
            Ok(res) => Ok(res),
            Err(_) => Err(Errcode::SocketError(0))
    }
}

我们创建了一个generate_socketpair函数，在这个函数中我们调用了socketpair函数，这是在Unix中创建socket pair的标准方式，只不过我们是通过Rust进行调用的。

我们使用了新的错误Errcode::SocketError,让我们把它加到src/errors.rs中:

1
2
3
4
pub enum Errcode{
   // ...
   SocketError(u8),
}

将sockets添加到容器配置中

在创建配置时，让我们生成socket pair，将其添加到ContainerOpts数据中，让子进程可以轻松地访问它。修改src/config.rs文件：

1
2
3
4
5
6
7
8
9
10
use crate::ipc::generate_socketpair;

// ...
use std::os::unix::io::RawFd;
#[derive(Clone)]
pub struct ContainerOpts{
    // ...
    pub fd:         RawFd,
    // ...
}

同时我们还要修改ContainerOpts::new函数，让它返回构造的ContainerOpts结构体以及sockets，因为父容器需要访问它。

1
2
3
4
5
6
7
8
9
10
11
12
13
impl ContainerOpts{
    pub fn new(command: String, uid: u32, mount_dir: PathBuf) -> Result<(ContainerOpts, (RawFd, RawFd)), Errcode> {
        let sockets = generate_socketpair()?;
        // ...
        Ok((
            ContainerOpts {
                // ...
                fd: sockets.1.clone(),
            },
            sockets
        ))
    }
 }

添加到容器实现中,添加清理设置

在我们的容器实现中，在Container结构体中添加一个字段来更容易的访问sockets。修改src/container.rs文件：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
use nix::unistd::close;
use std::os::unix::io::RawFd;
// ...

pub struct Container{
    sockets: (RawFd, RawFd),
    config: ContainerOpts,
 }

impl Container {
    pub fn new(args: Args) -> Result<Container, Errcode> {
        let (config, sockets) = ContainerOpts::new(
            // ...
            )?;
        Ok(Container {
            sockets,
            config,
        })
    }
}

sockets 在进程退出前需要进行清理处理,我们在clean_exit函数中进行关闭sockets相关处理

1
2
3
4
5
6
7
8
9
10
11
12
13
pub fn clean_exit(&mut self) -> Result<(), Errcode>{
    // ...
    if let Err(e) = close(self.sockets.0){
        log::error!("Unable to close write socket: {:?}", e);
        return Err(Errcode::SocketError(3));
    }

    if let Err(e) = close(self.sockets.1){
        log::error!("Unable to close read socket: {:?}", e);
        return Err(Errcode::SocketError(4));
    }
    // ...
}

创建IPC封装

为了简化sockets的使用，我们先创建两个封装。由于我们只传输布尔值，所以只需要在src/ipc.rs中创建一个send_boolean和recv_boolean函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
pub fn send_boolean(fd: RawFd, boolean: bool) -> Result<(), Errcode> {
    let data: [u8; 1] = [boolean.into()];
    if let Err(e) = send(fd, &data, MsgFlags::empty()) {
        log::error!("Cannot send boolean through socket: {:?}", e);
        return Err(Errcode::SocketError(1));
    };
    Ok(())
}

pub fn recv_boolean(fd: RawFd) -> Result<bool, Errcode> {
    let mut data: [u8; 1] = [0];
    if let Err(e) = recv(fd, &mut data, MsgFlags::empty()) {
        log::error!("Cannot receive boolean from socket: {:?}", e);
        return Err(Errcode::SocketError(2));
    }
    Ok(data[0] == 1)
}

这里只是与nix库的send和recv函数进行一些交互，处理数据类型转换等…没有太多可说的，但是我们从Rust调用具有低级C后端的函数仍然很有趣。

我们现在暂时不会使用这些封装，但在后面这些它们会很方便。

Patch for this step

这一步的代码可以在github litchipi/crabcan branch “step7”中找到.
前一步到这一步的原始补丁可以在此处找到

克隆进程

为了将所有与克隆和管理子进程相关的内容放在一起，让我们在src/child.rs文件中创建一个新的child模块。首先，在src/main.rs中定义模块：

1
2
3
...
mod config;
mod child;

我们需要创建新的错误类型，用于处理在生成子进程或在容器内部准备过程中出现的问题，接下来将它们添加到src/errors.rs中：

1
2
3
4
5
pub enum Errcode {
    ...
    ContainerError(u8),
    ChildProcessError(u8),
}

创建子进程

现在，我们创建一个虚拟的child函数，简单地打印传入的参数。在src/child.rs中创建这个函数：

1
2
3
4
fn child(config: ContainerOpts) -> isize {
    log::info!("Starting container with command {} and args {:?}", config.path.to_str().unwrap(), config.argv);
    0
}

这个子进程只会简单打印一些内容到标准输出中，并返回0表示一切正常。我们将希望子进程处理的配置信息全都传入

接下来我们在src/child.rs中创建一个函数，用于克隆父进程并调用子进程：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
use crate::errors::Errcode;
use crate::config::ContainerOpts;

use nix::unistd::Pid;
use nix::sched::clone;
use nix::sys::signal::Signal;
use nix::sched::CloneFlags;

const STACK_SIZE: usize = 1024 * 1024;

pub fn generate_child_process(config: ContainerOpts) -> Result<Pid, Errcode> {
    let mut tmp_stack: [u8; STACK_SIZE] = [0; STACK_SIZE];
    let mut flags = CloneFlags::empty();
    // Flags definition
    match clone(
        Box::new(|| child(config.clone())),
        &mut tmp_stack,
        flags,
        Some(Signal::SIGCHLD as i32)
    )
    {
         Ok(pid) => Ok(pid),
         Err(_) => Err(Errcode::ChildProcessError(0))
    }
}

为了更便于理解, 我们拆分一下这段代码

  • 我们首先分配一个原始数组(缓冲区)，大小为我们定义的STACK_SIZE,也就是1KiB。这个缓冲区用于保存子进程的栈(stack)，请注意，这和C语言中的clone函数不同(细节详见nix::sched::clone文档)

  • 其次，我们将设置需要激活的flags掩码，完整的flags列表及其简单描述可以在nix::sched::CloneFlags文档中找到，或者直接在Linux的clone(2)手册中查看。此处我们跳过flags掩码单独定义，因为它们各自都需要一些适当的解释。

  • 接着，我们调用clone系统调用，将其重定向到我们的child函数，同时带上我们的config结构体，以及进程的临时堆栈和我们设置的flags掩码作为参数。此外，我们还附带了一个指令，要求在子进程退出时向父进程发送SIGCHLD信号。

  • 如果一切顺利，我们将得到一个进程ID，简称PID，这是一个独一无二的数字，用于在Linux内核中唯一标识我们的进程。我们将返回这个PID，将它存储在我们的container结构体中。

关于命名空间的说明

如果你不了解什么是linux命名空间,我建议你阅读Wikipedia相关文章来获取快速又全面的介绍。

简单来说，命名空间是Linux内核提供的一种隔离机制，它允许在这个命名空间中的进程拥有与全局不一样的独立系统资源。

  • Network namespace: 拥有与整个系统不同的网络配置
  • Host namespace：拥有与整个系统不同的主机名
  • PID：在命名空间内使用任何PID号，包括init（PID = 1）
  • 其他

你可以查阅linux手册中的namespace部分获取更多信息

译者注

目前Linux的命名空间有：

  • mount：挂载命名空间，使进程有一个独立的挂载文件系统，始于Linux 2.4.19
  • ipc：ipc命名空间，使进程有一个独立的ipc，包括消息队列，共享内存和信号量，始于Linux 2.6.19
  • uts：uts命名空间，使进程有一个独立的hostname和domainname，始于Linux 2.6.19
  • net：network命令空间，使进程有一个独立的网络栈，始于Linux 2.6.24
  • pid：pid命名空间，使进程有一个独立的pid空间，始于Linux 2.6.24
  • user：user命名空间，使进程有一个独立的user空间，始于Linux 2.6.23，结束于Linux 3.8
  • cgroup：cgroup命名空间，使进程有一个独立的cgroup控制组，始于Linux 4.6

容器中通常通过namespace和cgroup进行资源隔离以及分配,所以在部分情况下通过nsenter命令(在util-linux包中)来对容器进行调试查看是一个很好的选择

如果想详细关于容器和命名空间相关的内容可以参考这两篇博文

设置flags掩码

让我们回到克隆子进程的准备工作，每个flags掩码将为子进程创建一个新的给定的命名空间。如果没有设置flag，通常子进程将成为父进程所在的命名空间的一部分。

以下是完整代码:

1
2
3
4
5
6
7
let mut flags = CloneFlags::empty();
flags.insert(CloneFlags::CLONE_NEWNS);
flags.insert(CloneFlags::CLONE_NEWCGROUP);
flags.insert(CloneFlags::CLONE_NEWPID);
flags.insert(CloneFlags::CLONE_NEWIPC);
flags.insert(CloneFlags::CLONE_NEWNET);
flags.insert(CloneFlags::CLONE_NEWUTS);

  • CLONE_NEWNS将在Mount命名空间中启动克隆的子进程，挂载列表从父进程命名空间进行拷贝。
    查阅mount命名空间手册以获取更多信息。

  • CLONE_NEWCGROUP将在新的cgroup命名空间中启动克隆的子进程。
    稍后在教程中我们将解释cgroups，因为我们将使用它们来限制子进程的资源分配。
    查阅cgroup命名空间手册以获取更多信息。

  • CLONE_NEWPID将在新的pid命名空间中启动克隆的子进程。
    这意味着我们的子进程会认为它有一个PID = X，但实际上在Linux内核中它的PID为另一个。
    查阅pid命名空间手册以获取更多信息。

  • CLONE_NEWIPC将在新的ipc命名空间中启动克隆的子进程。
    在此命名空间内的进程可以相互交互，而在命名空间外的进程不能通过正常的IPC方法交互。
    查阅ipc命名空间手册以获取更多信息。

  • CLONE_NEWNET将在新的nerwork命名空间中启动克隆的子进程。
    它不会共享来自其他命名空间的接口和网络配置。
    查阅nerwork命名空间手册以获取更多信息。

  • CLONE_NEWUTS将在新的uts命名空间中启动克隆的子进程。
    我无法解释为什么叫UTS（UTS代表UNIX时间共享系统），但它将允许被包含的进程在命名空间中设置自己的主机名和NIS域名。
    查阅uts命名空间手册以获取更多信息。

所以，在创建我们的子进程时，我们会它的环境与系统环境隔离，允许它修改任何它想要修改的内容（至少对于使用的命名空间来说），而不会对我们的系统造成任何影响。

从容器中生成子进程

现在我们已经有了generate_child_process函数，我们可以在我们的容器的create函数中调用它，并将它返回的的pid存储在结构体字段中。

在src/container.rs中，添加以下内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
use crate::child::generate_child_process;
use nix::unistd::Pid;
use nix::sys::wait::waitpid;

pub struct Container {
    // ...
    child_pid: Option<Pid>,
}

impl Container {
    pub fn new(args: Args) -> Result<Container, Errcode> {
        // ...
        Ok(Container {
            sockets,
            config,
            child_pid: None,
        })
    }

    pub fn create(&mut self) -> Result<(), Errcode> {
        let pid = generate_child_process(self.config.clone())?;
        self.child_pid = Some(pid);
        log::debug!("Creation finished");
        Ok(())
    }
    // ...
}

等待子进程结束

现在我们的容器包含了生成新的干净的子进程所需的一切，接下来我们修改主函数以等待子进程完成。
修改src/container.rs文件：

1
2
3
4
5
6
7
8
pub fn start(args: Args) -> Result<(), Errcode> {
    if let Err(e) = container.create(){
        // ...
    }
    log::debug!("Container child PID: {:?}", container.child_pid);
    wait_child(container.child_pid)?;
    // ...
}

容器使用我们给予的参数生成子进程，然后hold并等待子进程结束后才退出。

wait_child函数在src/container.rs中的定义如下：

1
2
3
4
5
6
7
8
9
10
pub fn wait_child(pid: Option<Pid>) -> Result<(), Errcode>{
    if let Some(child_pid) = pid {
        log::debug!("Waiting for child (pid {}) to finish", child_pid);
        if let Err(e) = waitpid(child_pid, None){
            log::error!("Error while waiting for pid to finish: {:?}", e);
            return Err(Errcode::ContainerError(1));
        }
    }
    Ok(())
}

这个函数使用了waitpid这个系统调用,以下是来自手册的解释

waitpid()系统调用会暂停调用进程的执行，直到由pid参数指定的子进程改变状态。默认情况下，waitpid()只等待已终止的子进程，但是可以通过下面描述的options参数修改这种行为。

由于我们正在等待终止，所以我们只会传递None，并且如果系统调用没有成功完成，我们会返回一个Errcode::ContainerError错误。

测试

也许从一开始你就在想，为什么我们需要使用sudo来运行我们的测试。在前七步中，这并不是必要的。但是从现在开始，由于我们为子进程创建了新的命名空间，所以需要CAP_SYS_ADMIN权限（参见权限手册或者LWN的这篇文章）。

下面是我们在测试这一步时可能得到的输出：

1
2
3
4
5
6
7
8
9
10
[2021-11-12T08:52:17Z INFO  crabcan] Args { debug: true, command: "/bin/bash", uid: 0, mount_dir: "./mountdir/" }
[2021-11-12T08:52:17Z DEBUG crabcan::container] Linux release: 5.11.0-38-generic
[2021-11-12T08:52:17Z DEBUG crabcan::container] Container sockets: (3, 4)
[2021-11-12T08:52:17Z DEBUG crabcan::container] Creation finished
[2021-11-12T08:52:17Z DEBUG crabcan::container] Container child PID: Some(Pid(134400))
[2021-11-12T08:52:17Z DEBUG crabcan::container] Waiting for child (pid 134400) to finish
[2021-11-12T08:52:17Z INFO  crabcan::child] Starting container with command /bin/bash and args ["/bin/bash"]
[2021-11-12T08:52:17Z DEBUG crabcan::container] Finished, cleaning & exit
[2021-11-12T08:52:17Z DEBUG crabcan::container] Cleaning container
[2021-11-12T08:52:17Z DEBUG crabcan::errors] Exit without any error, returning 0

Patch for this step

这一步的代码可以在github litchipi/crabcan branch “step8”中找到.
前一步到这一步的原始补丁可以在此处找到
